概念：

橡胶疲劳老化是指橡胶制品在周期性应力或变形作用下出现结构破坏或性能下降的现象。

如：轮胎、传动带、减震制品等会产生疲劳老化现象。

1、疲劳老化的机理

（1）机械破坏理论——应力引发

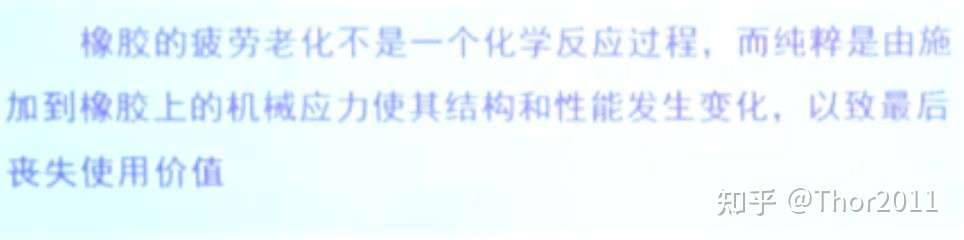

该理论认为

局限：该理论很难解释橡胶在真空或惰性介质中的疲劳寿命比其在空气中的疲劳寿命长这一现象。

（2）力化学理论——应力活化

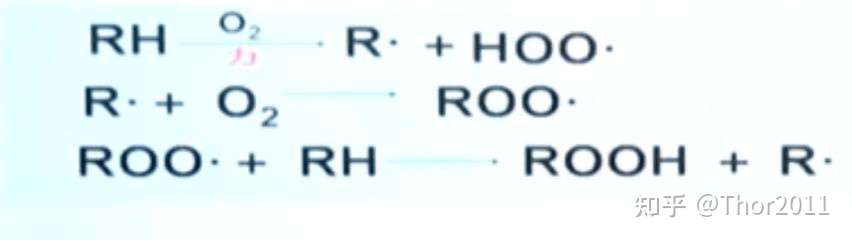

该理论认为：应力使氧与橡胶主链上双键的反应活化能降低，更易反应。

局限：该理论很难解释受力温和条件下，橡胶在惰性介质中也存在疲劳寿命的现象。

实际上，在多次变形条件下，即可发生应力引发，又可发生应力活化，只是两者发生的情况有所不同。

一般，温度高、振幅小、频率低、氧的浓度大的条件下，以应力活化为主，反之以应力引发为主。

3、影响疲劳老化因素

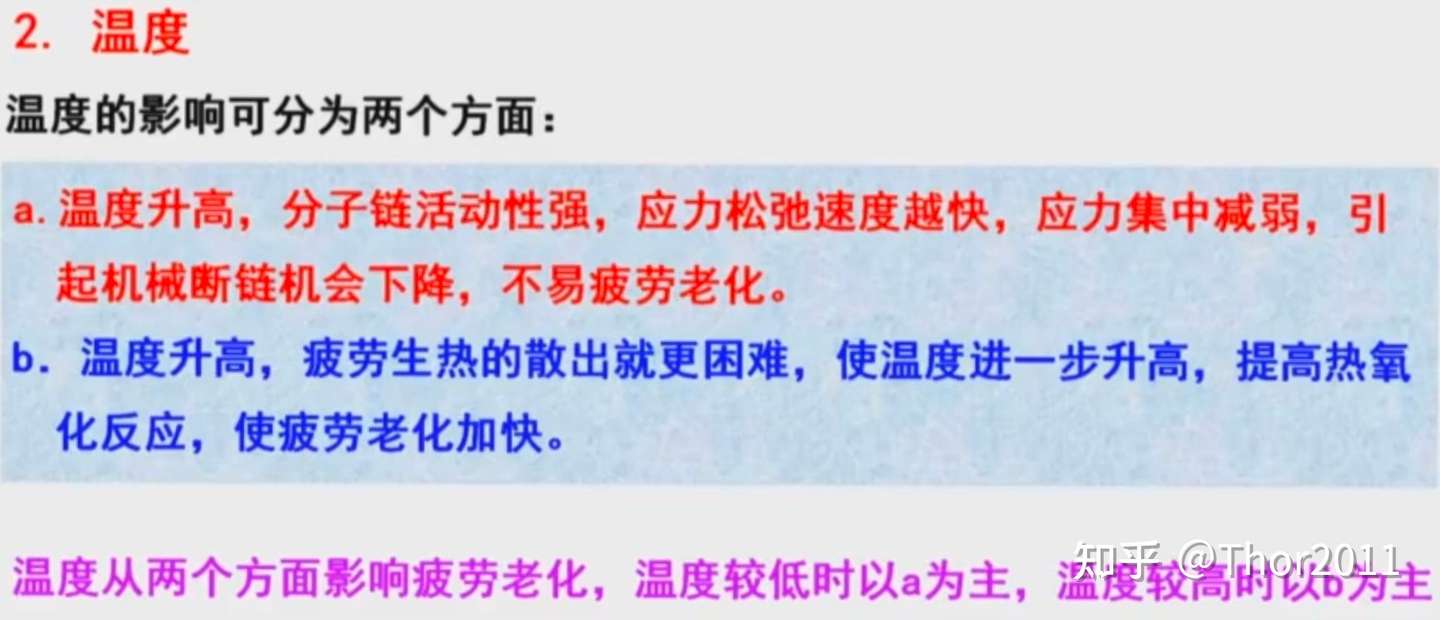

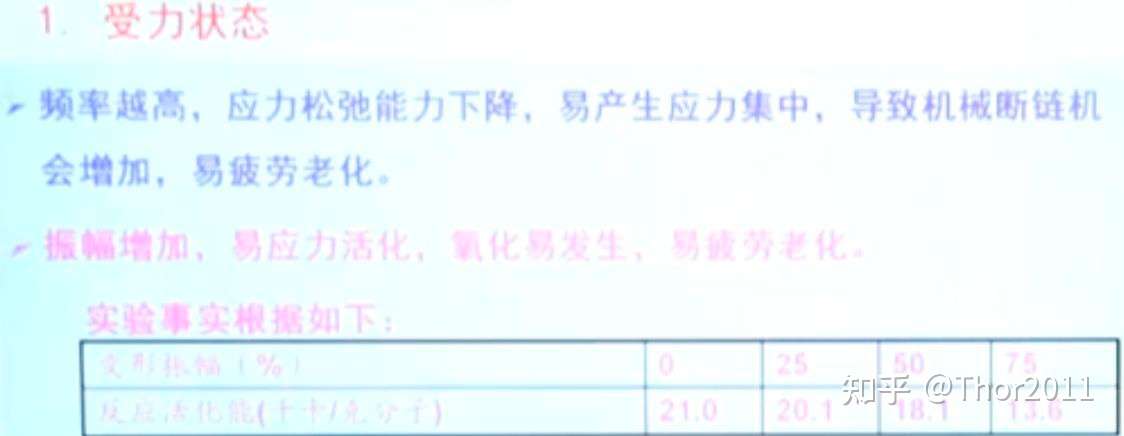

受力态度、温度、空间介质、橡胶品种、交联结构。

（3）空间介质

氧气：易导致疲劳老化

惰性气体如氮气，疲劳老化缓慢。

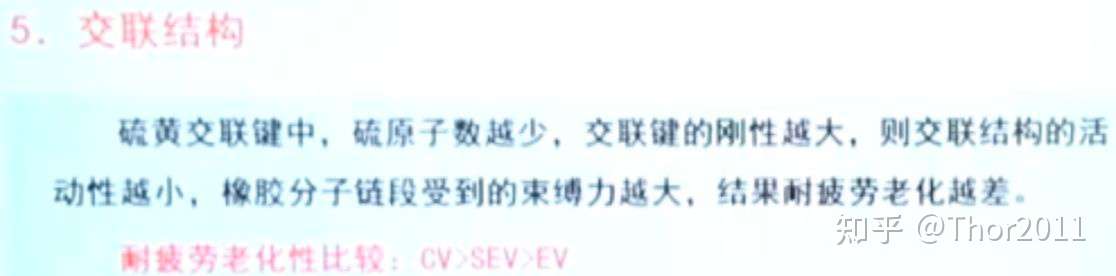

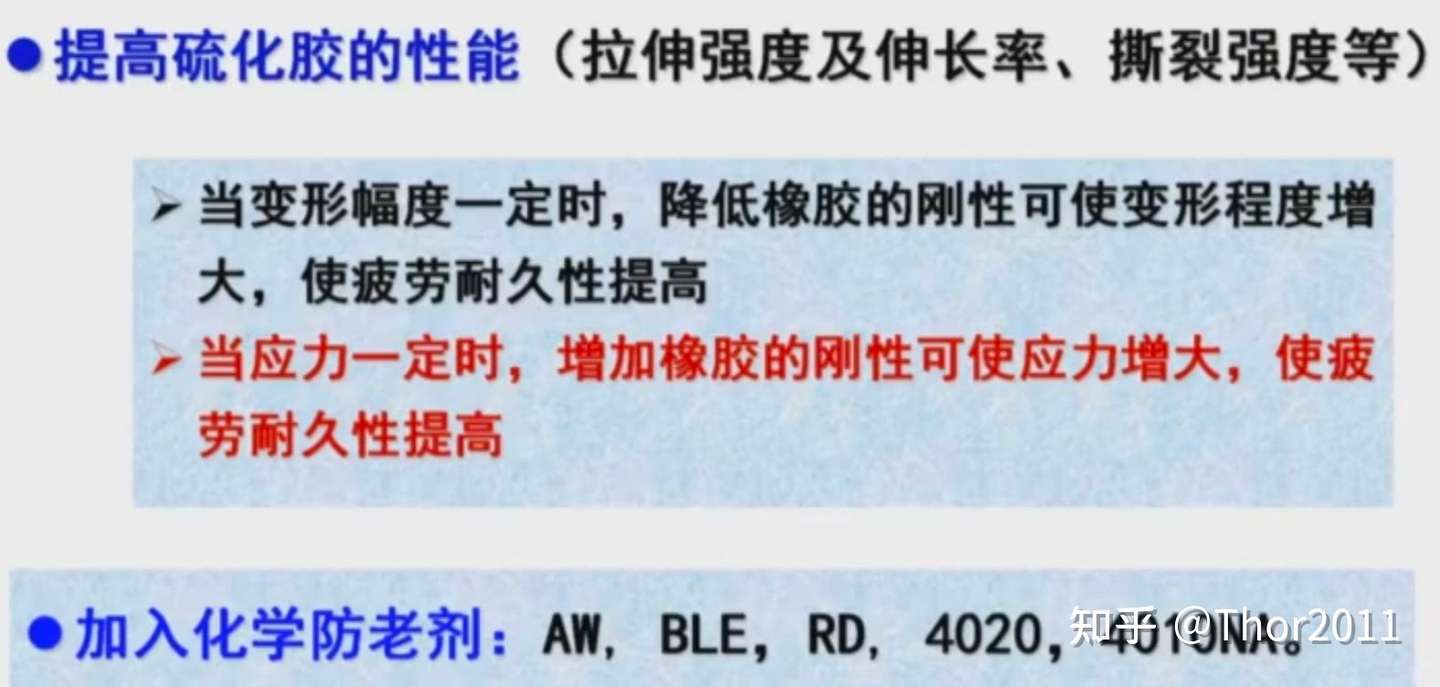

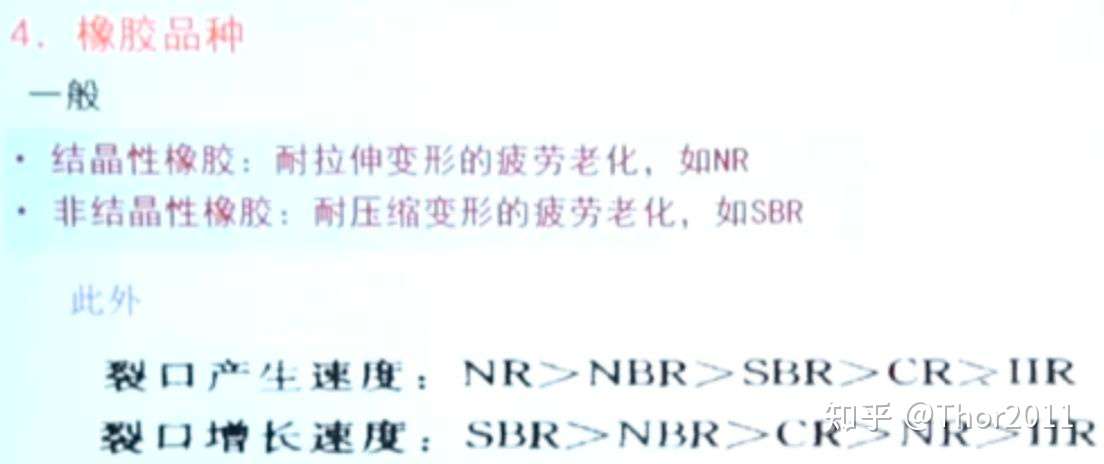

4、疲劳老化的防护
